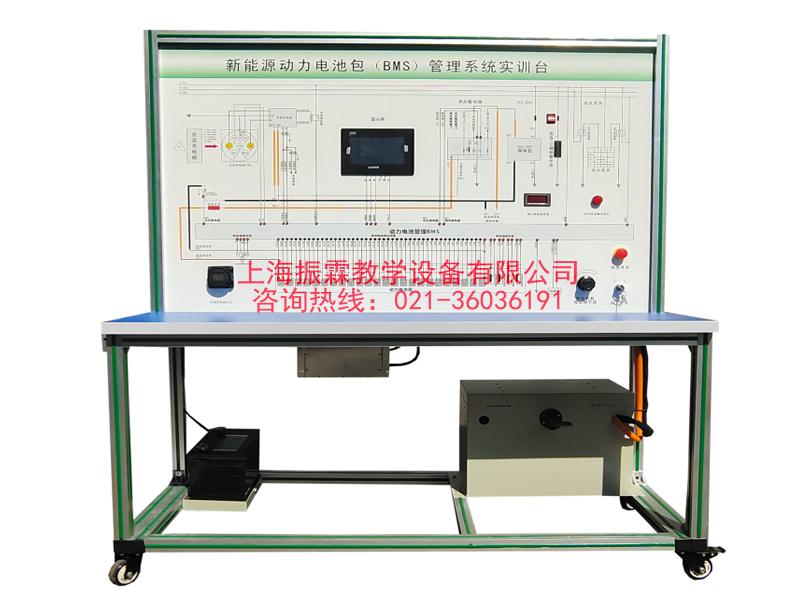

一、電池管理系統實訓臺的產品簡介：

　　選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池(3.2V10AH，共16串)，帶CAN總線的一體機BMS電池管理系統，有被動均衡功能;真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用于了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控制、均衡等功能，并通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二、電池管理系統實訓臺的功能特點：

　　1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。

　　2.各主要部件安裝在實訓臺上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。

　　3.BMS電池管理系統帶被動均衡功能，帶開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫)，與車載充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

　　3.1具有單體電壓數據采集、總電壓數據采集、電流采集、溫度采集。

　　3.2具有完備的故障等級報警功能，包括電壓、電流、溫度等故障報警。

　　3.3具有SOC估算功能。

　　3.4具有充放電控制功能。

　　3.5具有被動均衡管理功能。

　　3.6系統開關無源機械觸點。

　　4.動力電池包顯示器(7寸觸摸屏)安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。(配套可正常運行操作的BMS上位機檢測標定軟件)。

　　5.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇動力電池包設置有新能源汽車機械維修開關，可以打開上蓋觀察;高壓電器連接器均采用國標產品，性能可靠。

　　6.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

　　7.動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。

　　8.UV平板噴繪彩色面板完整顯示動力電池包，充電，放電工作原理圖，并安裝用檢測端子，可實時檢測各種狀態下參數變化。

　　9.實訓臺由移動實訓臺(帶原理面板)組成，實訓臺水平放置，安裝主要零部件;實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

　　10.配備故障設置和考核系統，故障點不少于15個。

　　11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

　　12.配備線性放電負載系統，可以讀取放電過程各項參數。

　　13.配備CAN診斷系統(包括軟硬件)，可以讀取充放電過程各項參數及故障數據。

　　14.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、電池管理系統實訓臺的技術規格：

　　1.外形尺寸：1500×700×1700mm(長*寬*高)

　　2.輸入電源： AC220V±10% 50Hz

　　3.工作電源： DC12V

　　4.動力電池類型：環保型磷酸鐵鋰動力電池(單體電池3.2V 10AH，16串)

　　5.工作溫度：-20°～60°

　　6.BMS鋰電管理一體機：帶CAN通訊

　　7.動力電池包顯示屏：7寸觸摸屏

　　8.高壓大電流繼電器：線圈電壓：12VDC,最大額定工作電壓：1000VDC,額定電流：400A。

四、電池管理系統實訓臺的實訓實驗項目：

　　1.新能源動力電池包(BMS)控制原理認知。

　　2.新能源動力電池包(BMS)主要零部件功能認知。

　　3.新能源動力電池包(BMS)各種狀態下邏輯控制關系，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。

　　4.BMS如何采集動力電池組壓差，并控制充電和放電過程實訓實驗。

　　5.BMS如何采集動力電池組溫差，并控制充電和放電過程實訓實驗。

　　6.新能源高壓系統操作安全注意事項，高壓連接器插拔方法實訓實驗。

　　7.新能源動力電池包(BMS)故障分析與診斷。

　　8.新能源動力電池包(BMS)拆裝與維護實訓。

　　9.新能源動力電池(BMS)管理系統CAN總線測試與控制實訓。

五、電池管理系統實訓臺的基本配置：

　　磷酸鐵鋰動力電池包與鐵制電池箱(單體電池3.2V 10AH，16串)、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器(包含充電繼電器、總正繼電器、總負繼電器、預充繼電器)、DC-DC轉換器(48V-12V30A)、輔助蓄電池(12V45AH)、放電控制繼電器與放電負載電阻、預充電阻器、可移動實訓臺(1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm)、故障模擬與排除裝置、設備操作說明書。

　　★配備故障設置系統及網絡在線考試系統(投標現場演示功能)。

　　基于APP平臺系統開發的新型智能考評、設備課程APP學習平臺、設備APP診斷系統三位一體，可設置斷路故障、虛接故障、短路故障三種類型故障。系統的軟件帶內置有點火、啟動、關閉熄火開關按鍵，可對設備可以進行可遠程控制教學設備啟動、停止。適用于學校對教學設備的故障模擬與綜合考評、綜合診斷等教學需要。

　　功能特點

　　1智能觸摸屏考評模塊

　　1)該系統由安卓藍牙的故障設置系統和觸摸屏的故障考核系統兩部分構成。可以用智能手機或平板電腦遠程無線藍牙對實訓設備設置故障、遠程啟動、停機。學生考核通過觸摸屏故障考核系統上完成,教師和學生操作界面分開。

　　2)教師操作界面設置密碼登陸,進入教師界面可完成出題并設置考試時間。教師界面設置故障的類型為斷路故障、虛接故障、短路故障，教師可任意出題，設置故障后，觸摸屏的屏幕上按鈕會由綠色變?yōu)榧t色提示且繼電器工作，設備處于故障工況。

　　教師界面可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。

　　3)學生在答題界面會顯示學號、剩余時間、故障總數，學生在設備上檢測查出故障后，選擇相應的故障排除按鍵，觸摸屏的屏幕上按鍵會由紅色變綠色，故障排除后點擊提交試卷，即自動產生學員本次考試成績。

　　4)智能觸摸考評系統設置分為教學模式與故障模式。

　　5)智能觸摸考評系統故障節點為20路(斷路、虛接、6路短路)。

　　6)繼電器觸點參數：DC12V/10A，繼電器板上留有故障指示燈接口，通過指示燈可清晰的顯示已設置故障。

　　7)采用5寸工業彩色觸摸屏，中文菜單，界面友好，操作方便。

　　8)智能觸摸考評系統的觸摸屏設置有開機界面(可訂制中英文顯示內容等)。

　　9)智能觸摸考評系統采用RS485現場工業總線通訊，具有通訊距離遠，信號穩定，抗干擾的特點。

　　2藍牙APP智能考評模塊

　　1)通過平板電腦或智能手機APP平臺控制操作設置設備故障?？稍O(shè)置120個故障，可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。

　　2)通過APP軟件用一臺智能手機或平板電腦控制多臺設備的故障設置;

　　3)每臺設備的藍牙名稱設置不同的編號，有效區分多臺不同的教學設備，教師輕便地控制所有教學設備的啟動、運行、停機和故障設置，有效地提高教學效率。

　　3)APP系統設有密碼登陸界面，通過輸入用戶名和密碼可進入系統。

　　4)登陸界面附有文本和圖樣，且可編輯。

　　5)APP軟件中設置有點火、啟動、停機按鍵，可遠程控制教學設備啟動、停機。

　　6)APP軟件中帶有故障點說明及故障狀態指示(分別設置有紅色指示燈/綠色指示燈/黃色指示燈指示狀態工況),屏幕可清晰的實時顯示故障設置狀態。

　　7)APP軟件中附有故障說明,用戶可以任意編輯。

　　8)APP軟件中附有故障狀態讀取功能。

　　9)提供藍牙APP智能考評模塊安裝軟件，無節點限制、終身免費升級。

　　10)使用：平板電腦與智能手機。

　　3無紙化考核平臺(基于云平臺無紙化理論試題庫考試系統)。(為了售后無后顧之憂等，要求軟件與臺架硬件同一廠家制作的產品)

　　3.1.用戶登錄

　　輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。

　　3.2.用戶注冊

　　用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。

　　3.3.用戶管理

　　老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。

　　3.3.1用戶查詢

　　用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。

　　3.3.2添加用戶

　　用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。

　　3.3.3修改用戶

　　用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。

　　3.3.4用戶刪除

　　用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。

　　3.4.級別管理

　　3.4.1級別查詢

　　老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。

　　3.4.2添加級別

　　級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。

　　3.4.3修改級別

　　級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。

　　3.4.4刪除級別

　　級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

　　3.5.題庫類別管理

　　3.5.1 題庫類別查詢

　　老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。

　　3.5.2 添加題庫類別

　　題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

　　3.5.3 修改題庫類別信息

　　題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。

　　3.5.4 刪除題庫類別信息

　　題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。

　　3.6 .題庫管理

　　3.6.1 題庫查詢

　　教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。

　　3.6.2 添加單項選擇題

　　題庫管理畫面，點擊添加按紐，打開題目添加畫面。

　　選擇題庫級別、題庫類別、題目類型為單項選擇題。

　　輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。

　　3.6.3 添加多項選擇題

　　題庫管理畫面，點擊添加按紐，打開題目添加畫面。

　　選擇題庫級別、題庫類別、題目類型為多項選擇題。

　　輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。

　　3.6.4 添加判斷題信息

　　題庫管理畫面，點擊添加按紐，打開題目添加畫面。

　　選擇題庫級別、題庫類別、題目類型為判斷題。

　　輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。

　　3.6.5 導入Excel題目信息

　　題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。

　　在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。

　　在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。

　　3.6.6 題目信息修改

　　題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。

　　選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。

　　3.6.7 刪除題目信息

　　題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。

　　3.7. 試卷管理

　　3.7.1 試卷查詢

　　教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。

　　3.7.2 添加試卷

　　試卷管理畫面，點擊添加按紐，打開添加試卷畫面。

　　3.7.3 自動抽題

　　試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。

　　點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。

　　輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。

　　在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。

　　3.7.4手動組卷

　　試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。

　　手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。

　　添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。

　　點擊列表中刪除按紐，刪除所選題目信息。

　　題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。

　　3.7.5 編輯試卷

　　試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。

　　如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。

　　修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。

　　3.7.6 刪除試卷

　　試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。

　　3.7.7 啟用試卷

　　試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。

　　3.7.8 打印試卷

　　試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。

　　按鍵盤Ctrl + P鍵，打兇當前試卷信息。

　　3.8.模擬成績

　　3.8.1模擬成績查詢

　　教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。

　　3.8.2模擬成績詳細

　　模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績詳細畫面。

　　模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。

　　3.8.3導出成績

　　點擊導出按紐，將成績導出為Excel文件格式。

　　3.9. 實戰成績

　　3.9.1實戰成績查詢

　　教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。

　　輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。

　　3.9.2導出實戰成績

　　點擊導出按紐，將實戰成績導出為Excel文件。

　　3.10.在線考試

　　3.10.1在線考試

　　學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。

　　在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。

　　點擊開始模擬按紐，打開考試畫面。

　　3.11.歷史成績

　　3.11.1 歷史模擬成績查看

　　學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績詳細信息。

　　3.11.2 歷史實戰成績查看

　　學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績詳細信息。

————————————————————————————————————————————————————
