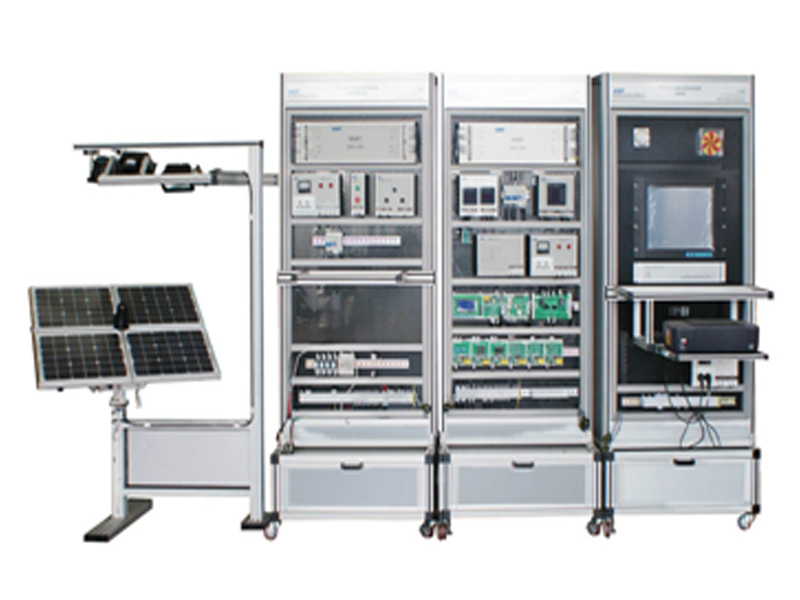

ZL-PVT09型太陽能機電綜合實訓系統
- 一、太陽能機電綜合實訓系統的系統組成:
光伏供電裝置、光伏供電系統、逆變與負載系統、監控系統四個部分組成。
系統采用模塊式結構,各裝置和系統具有獨立的功能,應用靈活,即可組合應用,也可獨立工作運行。
1.光伏供電裝置
光伏供電裝置主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控制盒、水平方向和俯仰方向運動機構、擺桿、擺桿減速箱、擺桿支架、單相交流電動機、電容器、直流電動機、接近開關、微動開關、底座支架等設備與器件組成。
光伏供電裝置
設備尺寸:光伏供電裝置1510×1010×1550mm、實訓柜1000×800×2000mm;
2.電池組件
功率:20W、誤差:±5%、
輸出電壓:17.2V、
輸出電流:1.17A、
開路電壓:21.4V、
短路電流:1.27A、
尺寸:230×230×28mm;
3、光伏供電系統
1) 光伏供電系統的組成
光伏供電系統主要由光伏電源控制單元、光伏輸出顯示單元、觸摸屏、光伏供電控制單元、DSP控制單元、接口單元、西門子S7-200PLC、繼電器組、接線排、蓄電池組、可調電阻、斷路器、12V開關電源、網孔架等組成。
2) 控制方式
光伏供電控制單元的追日功能有手動控制盒自動控制兩個狀態,可以進行手動或自動運行光伏電池組件雙軸跟蹤、燈狀態、燈運動操作。
3) DSP控制單元和接口單元
蓄電池的充電過程及充電保護由DSP控制單元、接口單元及程序完成,蓄電池的放電保護由DSP控制單元、接口單元及繼電器完成,當蓄電池放電電壓低于規定值,DSP控制單元輸出信號驅動繼電器工作,繼電器常閉觸點斷開,切斷蓄電池的放電回路。
4) 蓄電池組
蓄電池組選用4節閥控密封式鉛酸蓄電池,主要參數:
容量 12V 18Ah/20HR
重量 1.9kg
尺寸 345mm×195mm×20mm
含漏電保護斷路器,AC220V 和DC24V狀態指示燈、電源插座;
4、逆變與負載系統
(1) 逆變與負載系統的組成
逆變與負載系統主要由逆變電源控制單元、逆變輸出顯示單元、逆變器、逆變器參數檢測模塊、變頻器、三相交流電機、發光管舞臺燈光模塊、警示燈、接線排、斷路器、網孔架等組成。
1) 逆變電源控制單元
逆變電源控制單元面板如圖19所示,逆變電源控制單元主要由斷路器、+24V開關電源、AC220V電源插座、指示燈、接線端子DT14和DT15等組成。
2) 逆變輸出顯示單元
逆變輸出顯示單元主要由交流電流表、交流電壓表、接線端子等組成。
3) 逆變與負載系統主電路
逆變與負載系統主要由逆變器、交流調速系統、逆變器測試模塊、發光管舞臺燈光模塊和警示燈組成。
逆變器的輸入由光伏發電系統或蓄電池提供,逆變器輸出單相220V、50Hz的交流電源。交流調速系統由變頻器和三相交流電動機組成,逆變器的輸出AC220V電源是變頻器的輸入電源,變頻器將單相AC220V變換為三相AC220V供三相交流電動機使用。逆變電源控制單元的AC220V電源由逆變器提供,逆變電源控制單元輸出的DC24V供發光管舞臺燈光模塊使用。逆變器測試模塊用于檢測逆變器的死區、基波、SPWM波形。
(2) 逆變器
逆變器是將低壓直流電源變換成高壓交流電源的裝置,逆變器的種類很多, 各自的具體工作原理、工作過程不盡相同。本實訓裝置使用的逆變器由DC-DC升壓PWM控制芯片單元、驅動+升壓功率MOS管單元、升壓變壓器、SPWM芯片單元、高壓驅動芯片單元、全橋逆變功率MOS管單元、LC濾波器組成。
(3)逆變與負載系統運行參數
逆變器輸入電壓:DC12V、
輸入電壓范圍:DC9.5V-15.5V、
輸出電壓:AC220V±5%
額定輸出電流:1.4A
輸出頻率:50Hz±0.5Hz
額定功率:300VA
輸出波形:正弦波
波形失真:<5%
轉換效率:>85%
實驗模塊:正弦波逆變器原理模塊
5、監控系統
(1) 監控系統組成
監控系統主要由一體機、鍵盤、鼠標、接線排、電源插座、通信線、微軟操作系統軟件、力控組態軟件組成。
(2) 監控系統功能
1) 通信
監控系統與控制器、PLC、儀表進行通信。
2) 界面
監控系統具有主界面,光伏供電系統界面,風力供電系統界面,逆變與負載系統界面,風光互補能量轉換界面,分別顯示各自的運行狀態參數。
光伏供電系統界面設置相應的按鈕,實現光伏電池方陣自動跟蹤。
風力供電系統界面設置相應的按鈕,實現風力發電機側風偏航控制。
具有光伏發電采集報表和風力發電集報表,記錄光伏輸出電壓、電流,風力發電機的輸出電壓、電流;逆變與負載系統的逆變輸出電壓、電流、功率等數據并打印數據報表。
三、 太陽能機電綜合實訓系統的實訓項目:
1)、離網型光伏發電系統規劃;
2)、根據功率要求,光伏電池組件的選擇、安裝和連接;
3)、基于MCU的光伏電池組件最大功率跟蹤程序設計;
4)、蓄電池容量匹配計算與選型;
5)、蓄電池充放電參數設置、保護參數設置;
6)、逆變器參數設置;
7)、監控系統組態及操作;
8)、光伏供電系統的調試;
9)、電能質量的監測、調試和分析。
10)、并網發電實驗
————————————————————————————————————————————————————
溫馨提示:
1、上海振霖:公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到;
2、貨品驗收:收貨時請現場檢查太陽能機電綜合實訓系統的貨品外觀,核實太陽能機電綜合實訓系統的型號、數量及配件,拒收處于受損狀態的太陽能機電綜合實訓系統并及時聯系上海振霖公司;
3、質保說明:上海振霖公司將為你提供太陽能機電綜合實訓系統產品說明書內的質保條件和質保期,在質保范圍內提供對太陽能機電綜合實訓系統的免費維修,超出條件承諾時提供對太陽能機電綜合實訓系統的有償維修;
4、退貨/換貨:單方面原因?qū)е碌奶柲軝C電綜合實訓系統錯誤或太陽能機電綜合實訓系統購買數量錯誤,造成太陽能機電綜合實訓系統的退換貨要求,將不被接受;
5、貨期說明:太陽能機電綜合實訓系統的發貨期為參考值,如您需要了解太陽能機電綜合實訓系統的精確貨期,請與振霖的銷售人員聯系;
6、其他事項:如對太陽能機電綜合實訓系統有任何疑問,請致電:021-36036191 ,我們將由專業技術人員為您解答XXXX的相關疑問,我們還可以幫您推薦符合您要求的新能源教學實訓設備等相關產品!
————————————————————————————————————————————————————
