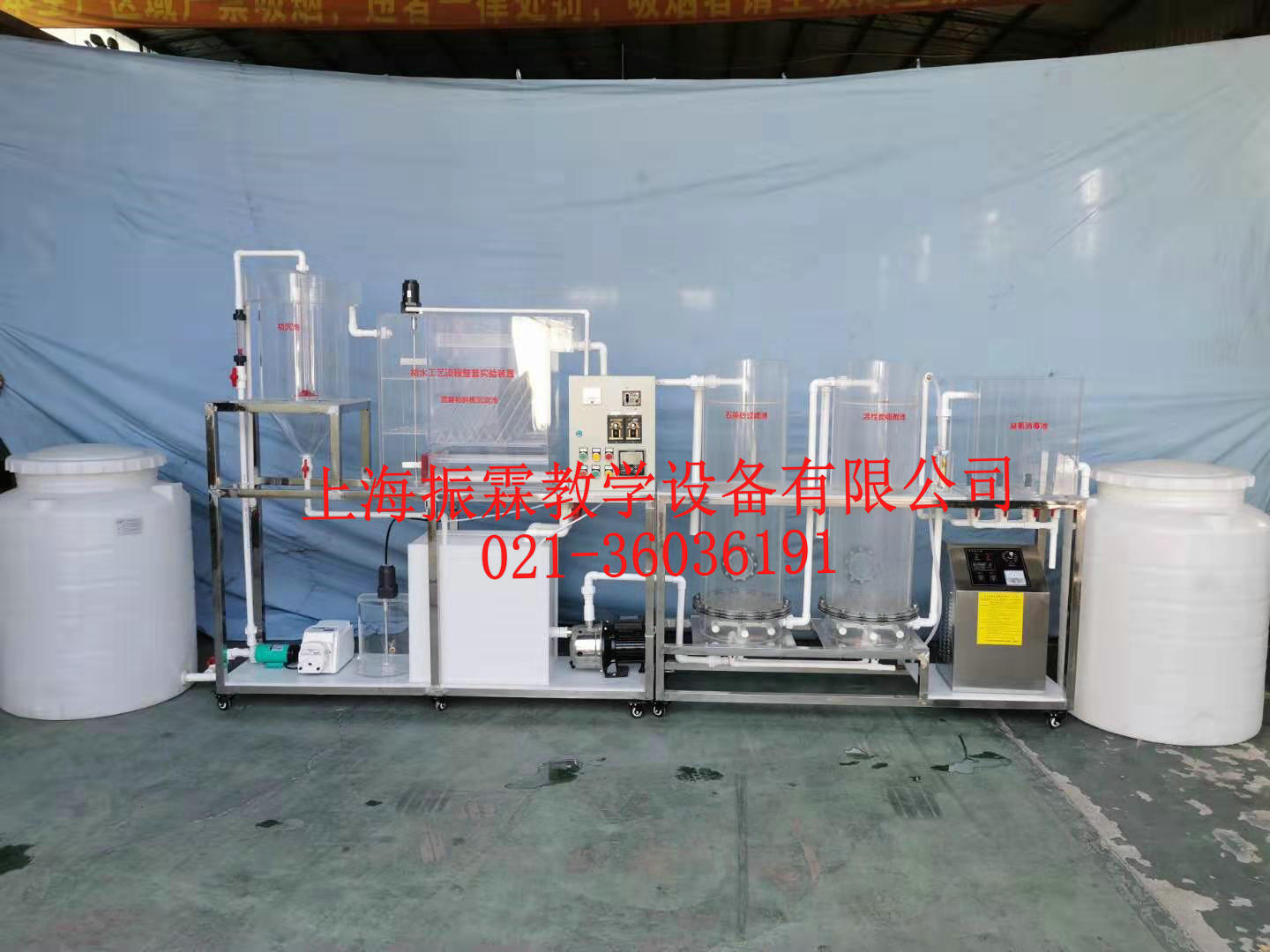

一、給水處理技術綜合實訓平臺的產品描述：

　　通過本實訓平臺可培養水力循環澄清池，隔板絮凝池，折板絮凝池，機械攪拌絮凝池，平流式沉淀池、輻流式沉淀池、斜板沉淀池、普通快濾池、虹吸濾池無閥濾池、V型濾池數種自來水水處理系統工藝的設計和管道連接，可培養自來水處理設備部件的安裝與調試能力，可培養在線監測技術的遙用和掌握能力，可培養自來水處理相關填料的裝填能力，可培養對自來水處理中濾池反沖控制能力，可培養對加藥系統中加藥量與加藥種類的調節與控制能力，可培養通過相關標準溶液對濁度儀、PH儀的零點和斜率的標定能力。

二、給水處理技術綜合實訓平臺的技術參數：

　　給水處理技術綜合實訓平臺主要由控制系統、供水系統和自來水處理系統三部分紐成。

　　1、控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、可編程控制器、設備能實現手動與自動控制運行、繼電器、在線監測儀(PH儀和濁度儀監控軟件等組成;

　　2、供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成;

　　3、自來水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要動力系統器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、加藥泵.風機、電磁閥、電動攪拌裝置等組成。有機玻璃反應器系統主要由水力循環澄清池、有機玻璃機械攪拌池、有機玻璃隔板絮凝池、有機玻璃隔板折板絮凝池、有機玻璃機械絮凝池、有機玻璃平流式沉淀池、有機玻璃輻流式沉淀池、有機玻璃斜板沉淀池、中間水箱、有機玻璃普通快濾池、有機玻璃虹吸濾池、有機玻璃無閥濾池、有機玻璃V型濾池、有機玻璃清水池等組成。加藥系統主要由藥劑桶、加藥計量泵、攪拌機、管道等組成，在線監測系統主要由在線濁度儀、PH在線儀、浮球液位開關等組成。

三、給水處理技術綜合實訓平臺的設備配置：

　　1、系統圖和電氣控制原理圖的繪制

　　2、自來水處理設備的安裝與調整：根據任務書中相關圖紙和工藝要求，完成加藥泵，水泵，反應器、攪拌機、加藥管等相關部件的安裝與調整。

　　3、自來水處理設備的工藝連接根據現場提供的水處理單元，通過用PPR管路連接，組成數種不同的自來水處理系統，達到預定功能要求。

　　4、自來水處理設備控制系統的連線與調試根椐任務書要求，通電運行調試設備，達到任務書的控制要求。

　　5、在線監測儀表的使用運用在線監測儀器(濁度儀、PH儀等)對設備的相關測試進行監測和控制，達到預定功能要求。
