一、大氣污染治理綜合實驗平臺的產品描述：

　　1.實訓平臺可以完成對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳、有機物等排放污染物濃度進行實時在線連續監測和凈化治理。

　　2. 通過實驗臺操作，考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫技術、煙氣脫硝、活性炭吸附技術、光催化除有機物技術等主要技術的應用。

　　3.通過對實驗臺設備各單元的研究與組合，了解大氣污染治理設備的安裝、調試。

二、大氣污染治理綜合實驗平臺的技術參數：

　　1.工作電源AC380V±10%、50Hz，三相五線制、功率8.5KW;安全保護：具有接地保護、漏電保護、過流保護;

　　2.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路;

　　3.裝置外形尺寸：7500*700*1900mm。

三、大氣污染治理綜合實驗平臺的設備配置：

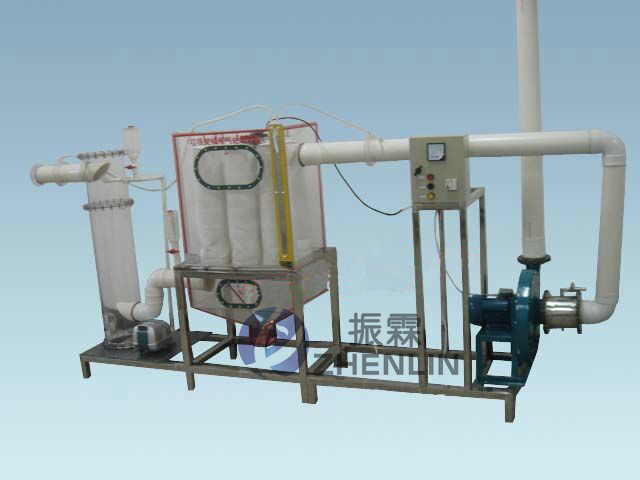

　　1.煙氣除塵系統：采用機械式與過濾式的除塵裝置，對鍋爐煙道氣中的顆粒物進行凈化處理。由旋風除塵器布袋除塵器構成：

　　(1)旋風除塵器：尺寸Ø 120 mm×750mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：去除10μm以上的粉塵。

　　(2)袋式除塵器：尺寸640mm×460mm×1450mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：可凈化含微米或亞微米數量級的粉塵粒子，振打電機：供電電源：AC380V;功率：70W;

　　(3)雙級高壓離心風機：流量320～560m³/h，功率1.5kW，供電電源AC380V，功能：用于系統煙氣輸送

　　2.煙氣脫硫系統：采用化學吸收方法，對鍋爐煙道氣中的氣態污染物進行凈化處理。濕式脫硫系統構成：

　　(1)填料噴淋塔：尺寸Ø 250mm×1653mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：用于噴淋脫硫;

　　(2)不銹鋼堿液水箱：尺寸：540mm×400mm×430mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：用于脫硫堿液的配置;

　　(3)不銹鋼清水箱：尺寸250mm×200mm×430mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：用于對堿液水箱的補給;

　　(4)水泵：供電電源：AC380V;流量：0～1.1 m³/h;揚程：20～30m;

　　(5)面板流量計3個：LZM系列轉子流量計，功能：用于脫硫堿液的輸送;

　　3. 煙氣脫硝系統：利用化學催化方式，對管道中的氣體進行高溫催化凈化。由SCR法系統構成：

　　(1)氣體預熱裝置1套：304鏡面不銹鋼材質;

　　(2)不銹鋼管式催化反應器1套，內徑10mm;長550mm;最高使用壓力0.25MPa;加熱功率3kw;三段加熱，最高使用溫度1000℃;溫度顯示精度為1℃，溫場穩定度±5℃，升溫速率1~20℃可任意設置;

　　(3)加熱控溫系統3套，調節電流表4個，AI智能溫度數據采集及控制系統4套;

　　(4)冷卻器1個、冷卻水泵1臺、冷卻水箱1個;

　　(5)還原催化劑1套。

　　4.除有機物系統：UV光解系統構成：

　　(1)光催化反應器：304不銹鋼材質;

　　(2)有機玻璃光催化反應柱：二氧化鈦薄膜，紫外燈Ø20mm×600mm;

　　5.尾氣處理：由活性炭吸收塔構成

　　活性炭吸附塔：尺寸Ø300mm×1618mm;材料：304鏡面不銹鋼材質，厚度1.5mm;功能：用于吸收尾氣。
