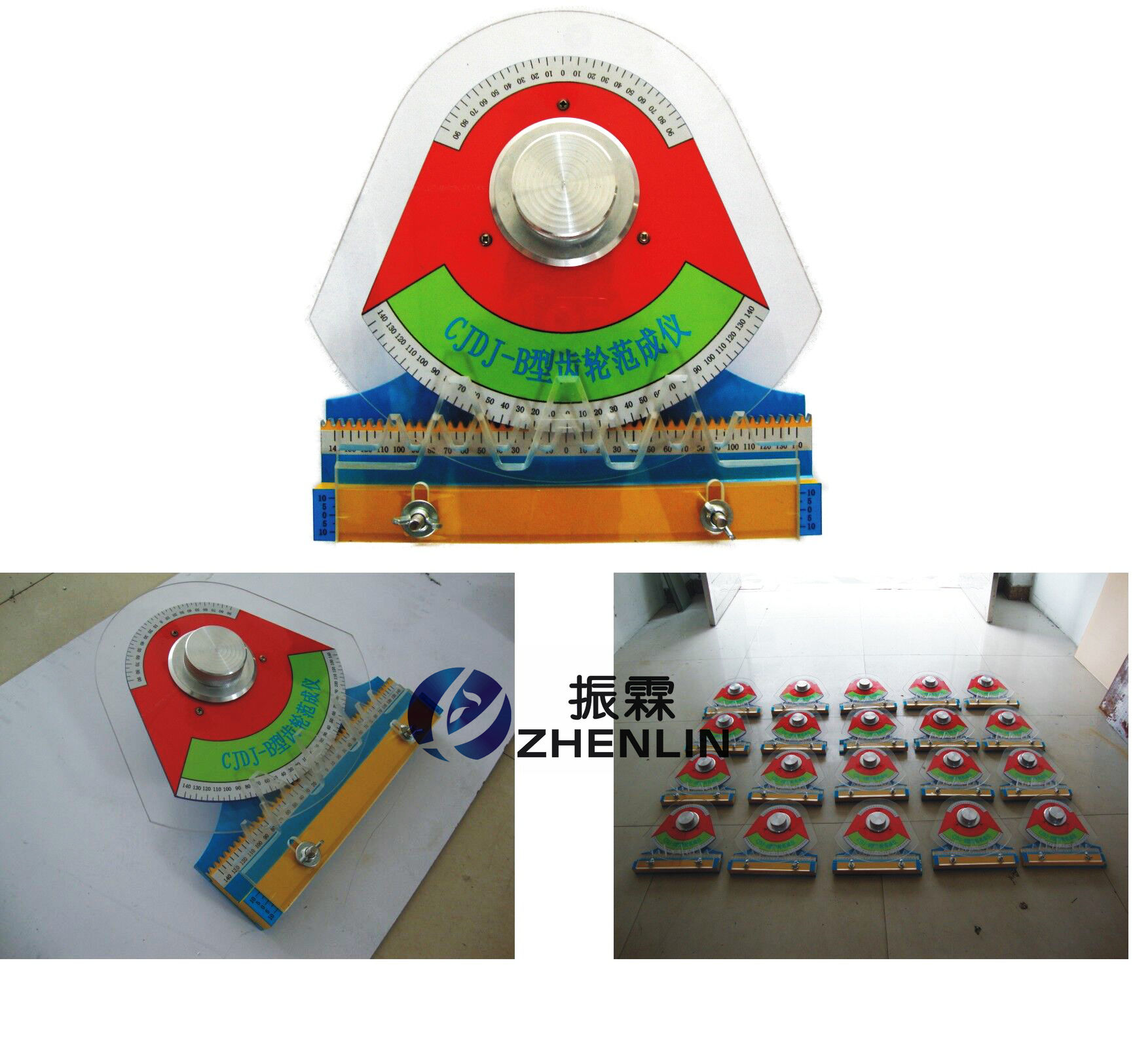

ZL-X02M型B型齒輪范成儀
ZL-X02M-B型齒輪范成儀，制作材料除二把齒條插刀用透明有機玻璃制作外，全部用鋁合金精加工制作而成。傳動部分實行齒輪齒條嚙合傳動，實驗移動插齒刀平臺60°燕尾槽配合精密、移動平穩、靈活、表面進行烤漆處理,產品精久耐用.尺寸:330?×310?×110?
可做實驗m=20 z=12 x=0 m=20 z=12 x=+0.5 m=20 z=12 x=-0.5
可做實驗m=8 z=30 x=0 m=8 z=30 x=+0.5 m=8 z=30 x=-0.5
m=8 z=14 x=0 m=8 z=14 x=+0.5
m=8 z=14 x=-0.5
①齒輪范成儀配1把插齒刀，m=20、一把m=8、可做實驗X=0 X=0.5 X=-0.5
②齒輪范成儀具有演示漸開線齒廓的形成過程功能，操作簡便快捷，移動平穩。
③齒輪范成儀能使學生掌握漸開線產生根切和避免根切的方法。
④齒輪范成儀能演示刀具變位對位齒形的變化及對齒輪各參數的影響。
