一、ZLCB-818電工電子綜合實驗裝置的創新特點：

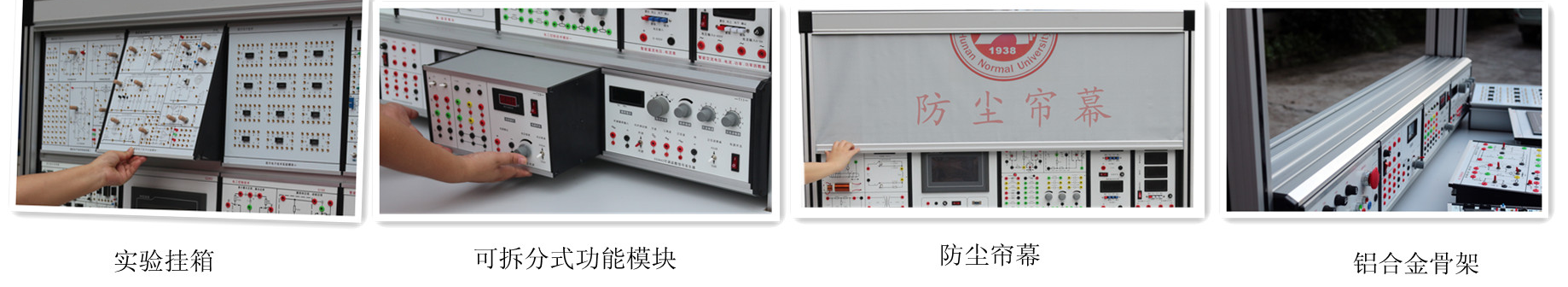

1、本實驗臺為鋁合金骨架，由實驗掛箱、功能模塊、實驗桌、防塵簾幕等組成。結構牢固、規格標準、外型美觀大方。現已擁有十多項專利。
2、實驗臺采用可拆分式“模塊”結構（國家專利），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量，且有利于升級擴展。
4、實驗屏采用“簾幕”防塵結構，延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與最低處吸合，把實驗?zāi)K全部保護在內。
二、ZLCB-818電工電子綜合實驗裝置的性能參數：
1、工作環境：電源輸入AC 380(1±10%）V；
2、工作環境：環境溫度-10℃～+40℃；相對濕度<85%(25℃)；
3、交流輸出：AC 0～240V輸出，亦可作雙9V、12V、18V輸出；AC 380V帶切換開關輸出。
4、直流輸出：±12V、±5V固定穩壓電源輸出，帶短路保護及聲光報警；24V可調穩壓電源輸出，帶短路保護以及正負極提示燈。
5、函數信號發生器：550kHz可調信號源,采用高性能模擬電路控制，反應速度快、波形穩定，
輸出波形正弦、三角、方波。
6、恒流源：500mA恒流源連續可調輸出，數字電流表指示。
7、頻率計：6位數碼顯示，測量范圍0～8MHZ。
8、其他：?jiǎn)未蚊}沖輸出兩組。
9、外形尺寸：1600×700×1500mm
10、裝置容量：＜1KVA
三、ZLCB-818電工電子綜合實驗裝置的實驗項目:
1）電工基礎：
1、基本電工儀表的使用與測量誤差的計算
2、基爾霍夫定律的驗證
3、電路元件伏安特性的測量
4、疊加原理的驗證
5、電壓源與電流源的等效變換
6、戴維南定理
7、雙口網絡測試
8、受控源VCVS、VCCS、CCVS、CCCS的研究
9、典型電信號的觀察與測量
10、RC一階電路的響應測試
11、R、L、C元件阻抗特性的測定
12、RC選頻網絡特性測試
13、互感電路觀測
14、單相鐵心變壓器特性的測試
15、三相交流電路電壓、電流的測量
16、三相電路功率的測量
17、單相電度表的校驗
18、功率因數及相序的測量
19、負阻抗變換器
20、回轉器
21、電流表的擴程
22、電壓表的擴程
23、電阻的串并聯電路
24、電流互感器
25、R、L、C串聯諧振電路的研究
26、二階動態電路響應的研究
2）模擬部分：
1、常用電子儀器的使用
2、二極管的簡單測試
3、晶體三極管輸入輸出特性實驗
4、單級放大電路
5、兩級放大電路
6、負反饋放大電路
7、射極跟隨器
8、差動放大電路
9、場效應管放大器
10、RC正弦波振蕩電路
11、LC振蕩器及選頻放大器
12、集成運放的基本參數測試
13、集成運放比例求和運算電路
14、集成運放的積分、微分電路
15、集成運放的電壓比較器電路
16、集成功率放大器
17、集成穩壓器
3）數電部分：
1、晶體管開關特性、限幅器與鉗位器
2、TTL集成邏輯門的邏輯功能與參數測試
3、TTL集成邏輯電路的連接和驅動
4、組合邏輯電路的設計與測試
5、編碼器及其應用
6、譯碼器及其應用
7、數據選擇器及其應用
8、RS觸發器及其應用
9、JK觸發器及其應用
10、D觸發器及其應用
11、計數器及其應用
12、移位寄存器及其應用
13、使用門電路產生脈沖信號
14、單穩態觸發器與施密特觸發器
15、555時基電路及其應用
